WEH elettro valvole idrauliche Rexroth con controllo direzionale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | SJ HYD |
| Certificazione: | ISO9001 |
| Numero di modello: | DB, DBD, DBW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pc |
|---|---|
| Imballaggi particolari: | Scatola o scatola di legno |
| Tempi di consegna: | uno mese |
| Termini di pagamento: | T / T o L / C |
| Capacità di alimentazione: | 1000 pz al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | valvola limitatrice di pressione idraulica,valvole di sicurezza idrauliche,valvola di scarico idraulico |
||
|---|---|---|---|
Descrizione di prodotto

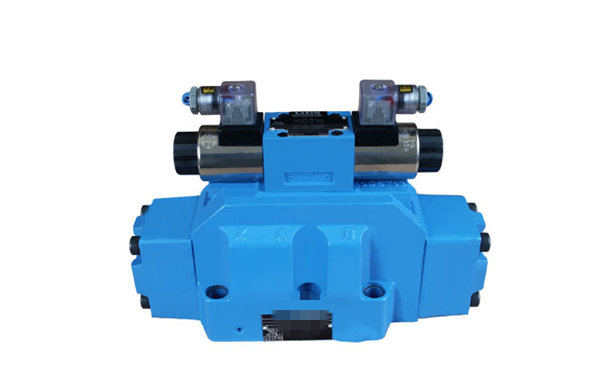

Elettro Rexroth valvole idrauliche di WEH con controllo direzionale
Tipo direzionale WEH della valvola della bobina elettroidraulico azionato
Valvola di regolazione direzionale elettroidraulica WEH32
Le valvole direzionali della bobina sono utilizzate al conrol l'inizio, fermata e la direzione di flusso di fluido e così la direzione della posizione di tenuta o del movimento (cilindro o motore idraulico) è determind. Le valvole possono essere installate in circuito idraulico in tutta la posizione insieme ad un subplate.
Le superfici di collegamento sono sigillate con i giunti circolari che sono inclusi con la valvola.
DESCRIZIONE DELL'OPERAZIONE
La valvola direzionale è commutata cambiando la posizione della bobina 2 di controllo che muoversi lungo il suo asse separa o collega i porti A, B, P o T nell'alloggio 1.
La pressione assicurata ad una camera 6 della molla via gli atti della valvola pilota 4 sulla superficie principale della bobina e la bobina principale è spostata così dalla sua posizione neutrale.
La bobina di controllo principale è tenuta nella posizione centrale entro la molla 4 o quella è idraulicamente da pressione del fluido che colpisce (tramite valvola pilota) le entrambe le superfici della bobina.
Concentrarsi i servire della manica 7 che si concentrano funzione.
La valvola pilota è azionata elettricamente dai solenoidi 5, che possono essere forniti di bottone 8. di emergenza. Il bottone facoltativo di emergenza permette l'operazione del pilota
valvola senza stimolazione conforme alla pressione del fluido pilota che è a disposizione.
La valvola direzionale può essere fornita dell'adeguamento pilota 9. della bobina d'arresto.
DATI TECNICI
| Liquido idraulico | Olio minerale, estere del fosfato | |
| Filtrazione richiesta | fino a 16 millimetri (raccomandati 10 millimetri) | |
| Gamma di temperature fluida | 243 - 343 K | |
| Viscosità fluida nominale | 37 mm2 agli impiegati. di 328 K | |
| Gamma di viscosità | 2,8 - 380 mm2/s | |
| Temperatura di lavoro ottimale (fluida in un carro armato) | 313 - 328 K | |
| Peso | 51 chilogrammo massimi | |
Pressione di esercizio massima
- in porti A, B, MPa di P 35 per H-4WEH 32, MPa 28 per 4WEH 32
- in MPa del porto T 25
ritorno pilota del liquido Y = esterno
ritorno pilota del liquido Y = interno
(3 posizionano la valvola di posizioni concentrata e 2 della molla di valvola) MPa 16
ritorno pilota interno del liquido
(3 posizionano la valvola concentrata idraulicamente) nessun
Pressione pilota minima
rifornimento fluido pilota X = esterno
rifornimento fluido pilota X = interno
pst direzionale a tre posizioni della valvola = 0,8 MPa
la molla di valvola direzionale a due posizioni si è concentrata lo pst = MPa 1,0
la valvola direzionale a due posizioni si è concentrata idraulicamente lo pst = 0.5MPa
rifornimento fluido pilota X = interno
per la bobina scrive il G, la H, la F, la S, T (tramite valvola del pre-load o da adatto
alta portata)
Pressione pilota massima 25Mpa
Collegamenti elettrici:
