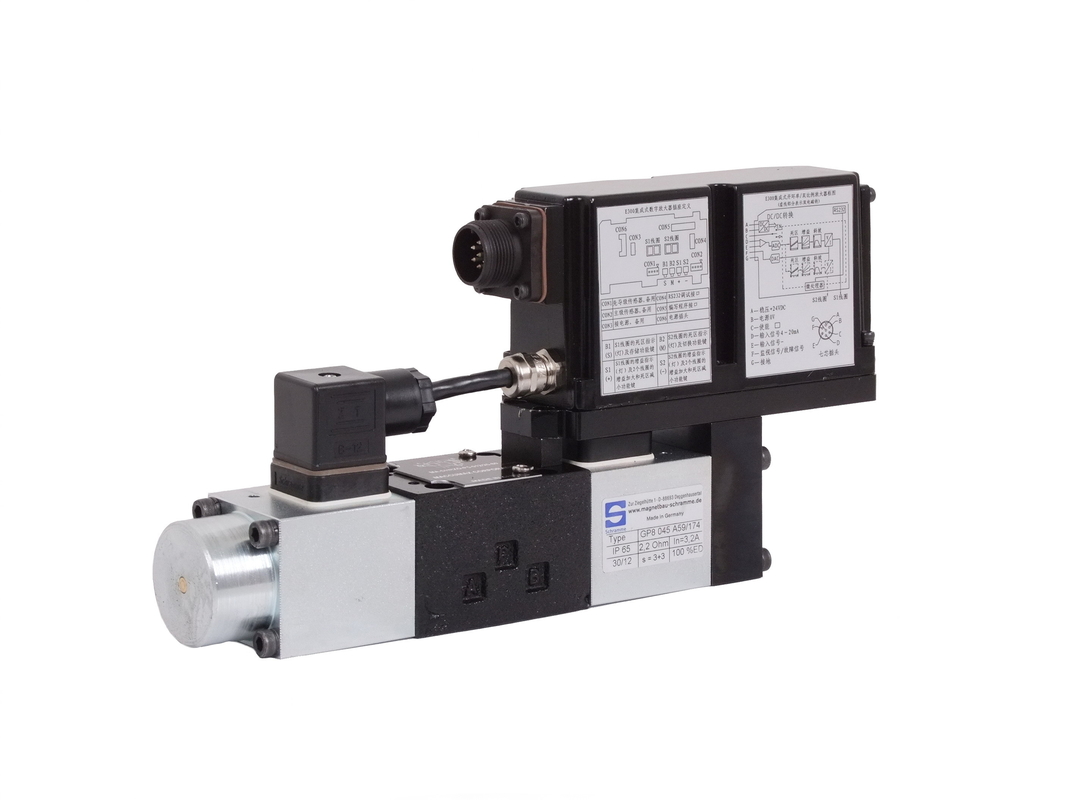

Flusso proporzionale idraulico -10 105L/MIN P=30bar della valvola 06 di MA-DHZO MA-DKZOR
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | SJ HYD |
| Certificazione: | ISO9001 |
| Numero di modello: | MA-DHZO---AES---PS---0 7 1 - S 5 */* **/* |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pc |
|---|---|
| Prezzo: | Latest price |
| Imballaggi particolari: | pacchetto standard |
| Tempi di consegna: | In stock |
| Termini di pagamento: | T / TL / C |
| Capacità di alimentazione: | 10000 pc |
|
Informazioni dettagliate |
|||
| marca: | Idraulico SH | modello: | MA-DHZO---AES---PS---0 7 1 - S 5 */* **/* |
|---|---|---|---|
| Certificazione: | ISO9001 | Dimensioni: | 06-10 |
| Flusso: | 105L/min | Pressione di esercizio: | 315Bar |
| Norma o non: | standard | Power: | Idraulico |
| Media: | olio | Struttura: | Controllo |
| Msterial: | Casting | Pressione: | Alta pressione |
| temperatura: | temperatura normale | Luogo d'origine: | La Cina |
| Applicazione: | SISTEMA IDRAULICO | Temprature dell'ambiente: | -20-60 |
| Condizione: | Nuovo | Pacchetto: | packge standard |
| Garanzia: | Un anno | ||
| Evidenziare: | Valvola a sfera proporzionale,valvola limitatrice di pressione idraulica |
||
Descrizione di prodotto
Flusso proporzionale idraulico -10 105L/MIN P=30bar della valvola 06 di MA-DHZO MA-DKZOR
CARATTERISTICHE IDRAULICHE (basate sull'iso VG 46 dell'olio minerale a 50' c)
|
Simboli idraulici
|
||||||||
| Modello della valvola | DHZO | DKZOR | ||||||
| Sovrapposizione della bobina | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| A bobina e dimensione (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Limiti di pressione [barra] | Porti P, A, B=350; T=210 (250 con esterno drain/Y | Porti P, A, B=315, T=210 (250/Y) | ||||||
| Flusso massimo (1) [l/min] | 1 | 4,5 | 8 | 17 | 28 | 45 | 60 | |
| Alla barra di P= 10 (pinta) | ||||||||
| Alla barra di P= 30 (pinta) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| A P=70bar (pinta) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Tempo di reazione (4) [spettrografia di massa] |
< 30=""> |
< 40=""> | ||||||
| Isteresi [%] | < 5=""> | < 5=""> | ||||||
| Ripetibilità | + 1% | + 1% | ||||||
NOTE:
Sopra le caratteristiche di funzionamento riferisca alle valvole accoppiate con i driver elettronici di Atos, vedono la parte 2
Il flusso regolato dalle valvole proporzionali direzionali non è compensato dalla pressione. Così è colpito tramite le variazioni del carico. Per tenere costant il flusso regolato in stati di carico vari, i compensatori modulari di pressione sono a disposizione (vedi tabella D150)
Per la P differente, il flusso massimo è nell'accordo ai diagrammi nelle parti 14,2 e 15,2
0-100% segnale di punto
