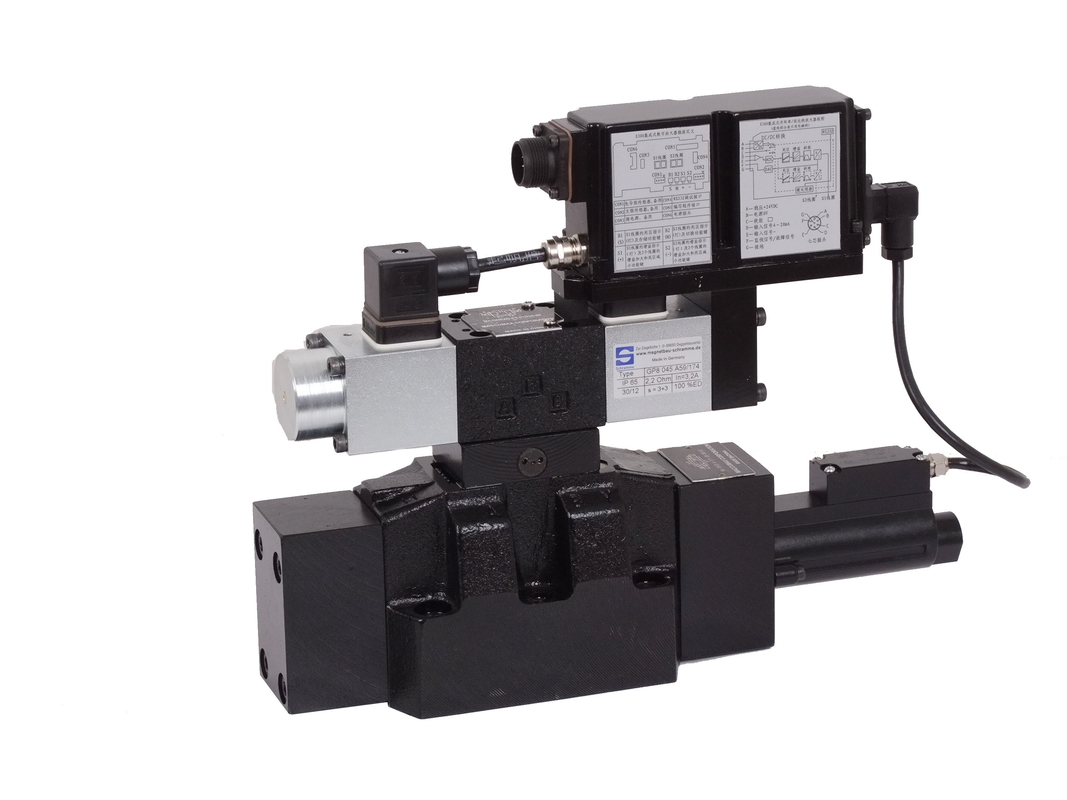

Flusso proporzionale idraulico 600L/min, pressione 350bar della valvola di MA-DPZO-T
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | SJ HYD |
| Certificazione: | ISO9001 |
| Numero di modello: | MA-DPZO--TES |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pc |
|---|---|
| Prezzo: | Latest price |
| Imballaggi particolari: | pacchetto standard |
| Tempi di consegna: | In stock |
| Termini di pagamento: | T / TL / C |
| Capacità di alimentazione: | 10000 pc |
|
Informazioni dettagliate |
|||
| marca: | SJ idraulico | modello: | MA-DPZO-TES |
|---|---|---|---|
| Certificazione: | ISO 9001 | Luogo di origine: | La Cina |
| Materiale corpo: | Acciaio di Catbon/acciaio legato | Media di funzionamento: | Olio idraulico |
| Power: | Idraulico | temperatura: | temperatura normale |
| Struttura: | Controllo | Materiale: | Casting |
| Dimensione del porto: | 10,16,25,32 | Pressione: | Alta pressione |
| Applicazione: | SISTEMA IDRAULICO | Pressione di esercizio: | 315Bar |
| temprature di funzionamento: | -20-60 | Garanzia: | Un anno |
| Evidenziare: | Valvola direzionale proporzionale,valvola limitatrice di pressione idraulica |
||
Descrizione di prodotto
MA-DPZO-T (ES) Flusso proporzionale idraulico 600L / min, pressione 350bar DPZO-T * sono valvole proporzionali idrauliche a due stadi
Con trasduttore di posizione sulla parte principale
Spool che forniscono sia direzionali che
Controllo di flusso non compensato secondo
Al segnale di riferimento elettronico.
Essi operano in associazione con l'elettronica
Driver, vedere la sezione che fornisce
Le valvole proporzionali con corretta corrente
Per allineare la regolazione della valvola al riferimento
Segnale fornito all'elettronica
conducente.
Sono disponibili in diverse esecuzioni:
• -T, con trasduttori di posizione;
• -TE, -TES come -T più analogico (TE) o
Elettronica digitale (TES).
Il bobina a 4 vie, scorrendo in un
5 - corpo delle camere, è pilotato da a
Proporzionale tipo valvola direzionale
DHZO (vedi tabella F160) ed è controllata
In posizione di ciclo chiuso tramite il
Trasduttore LVDT.
La valvola di riduzione della pressione con fissaggio
L'impostazione assicura una costante pilotaggio
pressione.
L'elettronica integrata garantisce
Preset di fabbrica, funzionalità fine
Più intercambiabilità valvola-valvola
E cablaggio e installazione semplificati.
Il connettore principale elettronico è completamente
Intercambiabili per -TE e -TES
esecuzioni.
Viene utilizzato un connettore standard a 7 pin
Per alimentazione, riferimento di ingresso analogico
E monitorare i segnali.
Connettore a 12 pin viene utilizzato per le opzioni / Z
E / S *.
Le opzioni speciali / S * aggiungono un chiuso
Controllo della pressione della pressione (/ SP) o della forza
(/ SF e / SL) al ciclo chiuso di base
Posizione spool una.
Seguenti interfacce di comunicazione
Sono disponibili per il digitale -TES
esecuzione:
• -PS, interfaccia di comunicazione seriale per
Configurazione, monitoraggio e firmware
Aggiornamento tramite il software Atos PC
• -BC, interfaccia CANopen
• -BP, interfaccia PROFIBUS DP
Le valvole con -BC e -BP interfacce
Può essere integrato in un bus di campo
Rete di comunicazione e quindi digitale
Azionato dall'unità di controllo della macchina.
Le bobine sono completamente incapsulate in plastica
(Classe di isolamento H) e le valvole hanno
Antivibrazioni, antidepressivi e resistenti alle intemperie
Caratteristiche.
Superficie di montaggio: ISO 4401 dimensioni 10, 16,
25 e 32.
Flusso massimo rispettivamente fino a 160 l / min, 430
L / min, 680 l / min, 730 l / min e 1100 l / min
Con pressione differenziale valvola Δp = 30
Bar, vedi tabella.
Pressione massima: 350 bar.
