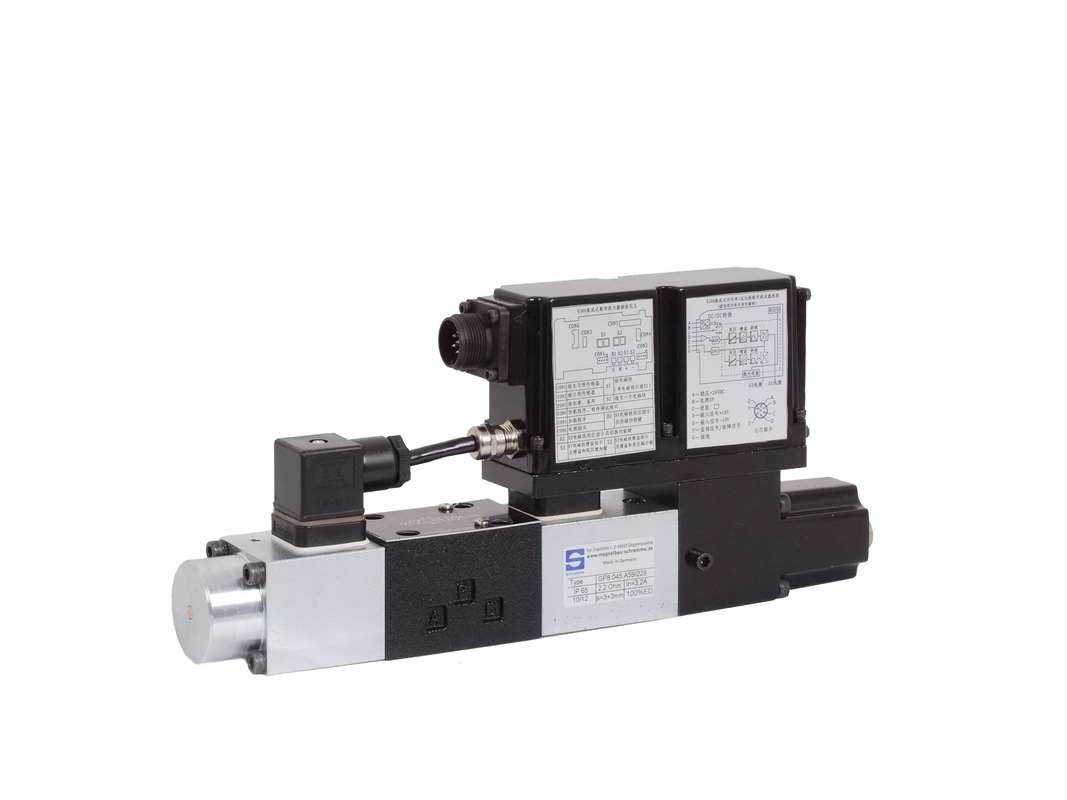

L'alta frequenza proporzionale idraulica MA-DHZO-T 06 e 10 della valvola della direzione di MA-DKZOR-T si conforma al ISO4401 standard
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | SJ HYD |
| Certificazione: | ISO9001 |
| Numero di modello: | MA-DHZO-TES |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pc |
|---|---|
| Prezzo: | USD 1 |
| Imballaggi particolari: | pacchetto standard |
| Tempi di consegna: | In stock |
| Termini di pagamento: | T / TL / C |
| Capacità di alimentazione: | 10000 pc |
|
Informazioni dettagliate |
|||
| marca: | SJ idraulico | modello: | MA-DHZO-TES |
|---|---|---|---|
| Power: | Idraulico | Dimensione del porto: | 06,10 |
| Pressione: | 315Bar | Norma o non: | standard |
| Media: | Olio idraulico | Struttura: | Controllo |
| meterial: | Casting | temperatura: | temperatura normale |
| Applicazione: | SISTEMA IDRAULICO | Luogo d'origine: | La Cina |
| Garanzia: | Un anno | ||
| Evidenziare: | Valvola direzionale proporzionale,valvola limitatrice di pressione idraulica |
||
Descrizione di prodotto
MA-DKZOR-T Valvola direzionale proporzionale idraulica ad alta frequenza MA-DHZO-T 06 e 10 DHZO-T *; DKZOR-T *
Valvole proporzionali idrauliche ad alte prestazioni
Con trasduttore di posizione e positivo
Spool sovrappongono per la massima precisione e
Dinamiche nei comandi direzionali e non
Regolazioni di flusso compensate.
Sono specificamente progettati per raggiungere
Controlli a circuito chiuso ad alta velocità ea
Implementare pressione alternata (forza)
/ Controlli di flusso - opzioni / S * accoppiato con
Spool 'Q' o 'V'.
La bobina a 4 vie, scorrevole in 5 camere
Corpo, è direttamente gestito dalla
Solenoide proporzionale ed è controllato
In posizione di ciclo chiuso per mezzo di
Il feedback del trasduttore LVDT.
Il driver elettronico fornisce il proporzionale
Valvola con corretta corrente per allineare
Regolazione della valvola sul segnale di riferimento,
L'esecuzione integrale ha una costruzione robusta
E consente di predisporre la fabbrica
Intercambiabilità valvola-valvola.
Dimensione: 06 e 10
Flusso massimo: fino a 80 e 170 l / min
Pressione massima: 350 bar (DHZO)
315 bar (DKZOR)
Sigilli materiale,
Vedere la setta. ,:
- =
CARATTERISTICHE IDRAULICHE (a base di olio minerale ISO VG 46 a 50'c)
Simboli idraulici | ||||||||
| Modello valvola | DHZO | DKZOR | ||||||
| Sovrapposizione spool | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Tipo e dimensioni della bobina (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Limiti di pressione [bar] | Porti P, A, B = 350; T = 210 (250 con drenaggio esterno / Y | Porti P, A, B = 315, T = 210 (250 / Y) | ||||||
| Flusso massimo (1) [l / min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| A P = 10 bar (PT) | ||||||||
| A P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| A P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Tempo di risposta (4) [ms] | <30 | <40 | ||||||
| Isteresi [%] | <5% | <5% | ||||||
| ripetibilità | + 1% | + 1% | ||||||
GLI APPUNTI:
Al di sopra dei dati sulle prestazioni si fa riferimento alle valvole accoppiate con i driver elettronici Atos, vedere la sezione 2
Il flusso regolato dalle valvole proporzionali direzionali non è compensato dalla pressione. Così è influenzato dalle variazioni di carico. Per mantenere costante il flusso regolato in condizioni di carico diverse, sono disponibili compensatori modulari di pressione (vedi tabella D150)
Per differenti P, il flusso massimo è conforme agli schemi di cui alle sezioni 14.2 e 15.2
Segnale di passo 0-100%
Competitive: La tecnologia avanzata internazionale e il processo, l'importazione di bobina dalla Germania, possono sostituire Atos, Rexroth, Yuken e molti altri marchi, la forma e l'installazione possono essere completamente intercambiabili.
Applicazioni: Sistema idraulico, marino, macchina palstica e molti altri sistemi idraulici e macchine.
Forniamo le nostre valvole a molti clienti OEM, la qualità è il No.1 in Cina.
